Термоформовочные машины и линии MOBEPACK


Упаковка полуфабрикатов из охлажденного мяса птицы, свинины и КРС в тару сформированную термоформингом из барьерных пленок, в газовой среде



Термоформовочное оборудование Mobepack модели MOBI-R и MOBI-F для упаковки пищевых продуктов в высокобарьерные жесткие и мягкие плёнки.

Термоформовочные линии серии Mobepack применяются для упаковки практически всех видов мясной (сосисок, сарделек) и рыбной продукции, сыров, салатов, овощей.

В одной линии, работающей на пленочных рулонных материалах, из нижней пленки формуется поддон, в последующем происходит процесс вакуумирования и/или заполнения инертным газом. После герметичного запаивания верхней пленки идет разделение и вывод готовых упаковок.

Значительными преимуществами термоформовочных линий Mobepack является их компактность, невысокая стоимость, простота переналадки форм и относительно невысокая стоимость.

Новый линейка термоформеров была разработана, чтобы предложить наилучшее упаковочное решение нашим клиентам.

Как высококвалифицированная компания в разработке термоформеров, MOBEPACK разработал большой диапазон автоматов для упаковки пищевых продуктов в упаковку, сформированную из пленки.

Новая линейка термоформеров была разработана для максимально легкой работы технического персонала конечного клиента. Конструкция автоматов полностью изготовлена из нержавеющей стали, и в ней использованы последние разработки в части электрики, механики и электроники.

Основные элементы

Термоформовочное оборудование для упаковки пищевых продуктов изготовлено из нержавеющей стали. Все электрические и пневматические компоненты расположены в блоке из нержавеющей стали. Защита в соответствии с европейскими стандартами. Защита - из нержавеющей стали.



1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПОДБОРА ОБОРУДОВАНИЯ  термоформер MOBI R (Мобипак) MOBEPACK

Предприятие специализируется на производстве полуфабрикатов из охлажденного мяса (птица, свинина, КРС).

Предполагаемая мощность участка: 5000 кг в смену (8 часов).

Вид упаковки: тара формируется из 2-х рулонов барьерного материала.

Дозировка продукции: от 100 до 400 грамм.



2. ПРЕДЛАГАЕМОЕ РЕШЕНИЕ

Расчет требуемой производительности:

Исходя из имеющихся данных и принимая во внимание возможность работы смены на минимальной дозировки, максимальная производительность упаковочного участка должна составлять:

5000 кг / 8 часов / 60 минут / 0, 1 кг порции = 105 упаковок в минуту.



Расчет необходимого количества упаковочных автоматов:  термоформер MOBI R (Мобипак) MOBEPACK

Количество упаковочных автоматов определяется из габаритов необходимых упаковок или количестве упаковок, производимых за 1 цикл. Производительность рекомендуемого автомата MOBI R, составляет 12 циклов в минуту. Матрицы могут быть изготовлены в нескольких вариантах.

Высокобарьерные пленки мягкие и жесткие для упаковки в газовой среде.

Для примера:



















Группа компаний "163 Регион» готова оказать необходимую консультацию в точном определении количества после получения информации о полном перечне выпускаемой продукции с указанием дозировок и предполагаемых габаритов упаковки.



Предлагаемое оборудование  термоформер MOBI R (Мобипак) MOBEPACK.

Группа компаний "163 Регион" предлагает Вам рассмотреть возможность поставки оборудования испанского производителя "MOBEPACK"/ В частности, с учетом поставленных задач, Вашей компании наиболее подходит, оборудование линейки термоформер MOBI R и  термоформинг MOBI F.





Описание предлагаемого оборудования  термоформер MOBI R (Мобипак) MOBEPACK.

Новый линейка термоформеров была разработана, чтобы предложить наилучшее упаковочное решение нашим клиентам.

Как высококвалифицированная компания в разработке термоформеров, MOBEPACK разработал большой диапазон автоматов для упаковки пищевых продуктов в упаковку, сформированную из пленки.

Новая линейка термоформеров была разработана для максимально легкой работы технического персонала конечного клиента. Конструкция автоматов полностью изготовлена из нержавеющей стали, и в ней использованы последние разработки в части электрики, механики и электроники.





Основные элементы

Термоформовочное оборудование:  термоформер MOBI R (Мобипак) MOBEPACK для упаковки пищевых продуктов изготовлено из нержавеющей стали. Все электрические и пневматические компоненты расположены в блоке из нержавеющей стали. Защита в соответствии с европейскими стандартами. Защита - из нержавеющей стали



Электронное управление

Контроль с помощью PLC.

Машина укомплектована ж.к. сенсорным  экраном.

Полный электронный контроль температуры и времени.

Сигналы тревоги и информационные сообщения выводятся на дисплей.

Синхронизация с периферийными устройствами (маркировщик, принтер, загрузка Робот)

Возможно удаленное интернет-соединение с отделом тех.обслуживания Mobepack.



Система

Цепная система продвижения нижней пленки

Регулировка движения цифровым сервомотором.

Длина такта: 300мм



Держатель рулона

Держатель верхнего рулона пленки с тормозом.

Держатель нижнего рулона пленки с тормозом.



Подъемная система формирования и запайки упаковок

Пневматическая Подъемная система

Пневматическая система рычагов.

Высота подъема формирующего и запаивающего устройства: 60 мм



Размеры оборудования

Ширина машины:   820 мм.

Длина машины (с автоматической системой защиты): 4975 мм.

Высота: 1700-1900 мм.

Ширина верхней запаивающей пленки (упаковка в МАР): 420 мм.

Ширина нижней пленки : 420 мм.

Длина загрузочной зоны: 900 мм.

Электричество: 3ф х 380 В

Потребление: ок.11 кВт

Расход сжатого воздуха:  800 л / мин.

Расход воды 0,2 m3   800 л / мин.

Расход воды 0,2 m3



Дополнительно:

Двойной держатель для сбора обрезков пленки







Вакуумная система

Вакуумные клапаны со специальным дизайном для большого потока воздуха

Пневматическая система контроля вакуумирования.

Цифровое измерение для вакуумной установки уровня.

Вакуумный насос Busch 40 м3/ч (установлен внутри)

Вакуумный насос Busch 160 м3/ч (установлен внутри)



Устройство продольной и поперечной обрезки (для жесткой пленки)

Пневматический привод обрезки   контролируется с помощью PLC.

Матрица поперечной обрезки жесткой пленки 2 шт (макс.500 микрон).

Держатель ножа для устройства обрезки 2 шт.

Устройство продольной обрезки с прижимными ножами

Доп.прижимные ножи



Аксессуары

Фотометка для работы на пленке с печатью.

Выходной конвейер 300 мм



Комплектация Оборудования

Набор матрицы: формирование, запайка  и обрезка лотка. Пластины для уменьшения глубины лотка. Система для облегченного открытия лотка.

Скорость: до 12 циклов/мин



Стандартные форматы матриц



Комплектация форматов матриц для термоформера MOBI R (Мобипак) MOBEPACK

Формат Варио 1 (2.2), 2 ручья, 2 упаковки

Размеры упаковки:

Внешний: 190,5 х 150 мм

Внутренний: 175,5 х 132 мм

Глубина: макс. 100 мм

Радиус углов: 1 шт. по R30 мм, 3 шт. по R 10 мм.

Уголок лёгкого открывания

Комплектующие формата 2.2

Вкладыши под мягкую плёнку 4 шт

Вкладыши под жёсткую плёнку 4 шт

Наполнительные платы: макс. глубина 100 мм

Отдельная плита запечатывания

Контурное запечатывание, ширина сварочного шва 5 мм.

Силиконовое уплотнение, рисунок - сетка 0,8 мм. – 4 шт

Продольная резка:

Ножевой вал без ножей 1 шт.

Дисковые ножи 3 шт.

Стойки, поддерживающие плёнки при резке 3 шт.

Поперечная резка:

Комбинированный вырубной нож (для мягкой и жёсткой плёнки)

Набор ножей для жёсткой плёнки с закруглением углов

Комплект режущих кассет для мягкой плёнки.



Формат Варио 2 (3.2) 3 ручья, 2 упаковки

Размеры упаковки:

Внешний: 127 х 150 мм

Внутренний: 112 х 132 мм

Глубина: макс. 100 мм

Радиус углов : 1 шт. по R30 мм, 3 шт. по R 10 мм.

Уголок лёгкого открывания

Комплектующие формата 3.2

Вкладыши под мягкую плёнку 6 шт

Вкладыши под жёсткую плёнку 6 шт

Наполнительные платы: макс. глубина 100 мм

Отдельная плита запечатывания

Контурное запечатывание, ширина сварочного шва 5 мм.

Силиконовое уплотнение, рисунок - сетка 0,8 мм. – 4 шт

Продольная резка:

Ножевой вал без ножей 1 шт.

Дисковые ножи 4 шт.

Стойки, поддерживающие плёнки при резке 4 шт.

Поперечная резка:

Комбинированный вырубной нож (для мягкой и жёсткой плёнки)

Набор ножей для жёсткой плёнки с закруглением углов

Комплект режущих кассет для мягкой плёнки.



Формат Варио 3 (5.1) 5 ручьев, 1 упаковка

Размеры упаковки:

Внешний: 76,2 х 300 мм

Внутренний: 61,2 х 282 мм

Глубина: макс. 100 мм

Радиус углов : 1 шт. по R30 мм, 3 шт. по R 20 мм.

Уголок лёгкого открывания

Комплектующие формата 5.1

Вкладыши под мягкую плёнку 5 шт

Наполнительные платы: макс. глубина 100 мм

Отдельная плита запечатывания

Контурное запечатывание, ширина сварочного шва 5 мм.

Силиконовое уплотнение, рисунок - сетка 0,8 мм. – 4 шт

Продольная резка:

Ножевой вал без ножей 1 шт.

Дисковые ножи 6 шт.

Стойки, поддерживающие плёнки при резке 6 шт.

Поперечная резка:

Вырубной нож для мягкой плёнки

Комплект режущих кассет для мягкой плёнки.



*Окончательную стоимость оборудования можно сформировать только после согласования технического задания с заводом производителем.

Возможна установка более мощных насосов, которые позволят повысить производительность на 2-3 такта в минуту.

Предлагаем среднебарьерные и высокобарьерные мягкие и жёсткие плёнки для термоформера.









АВТОМАТИЧЕСКИЙ ЗАПАЙЩИК ЛОТКОВ TOP Lid









ОПИСАНИЕ МАШИНЫ

Система TOPLid предлагает новое решение в сегменте упаковки свежих продуктов в защитную атмосферу (МА) с применением технологии запайки барьерных лотков.

Термо-запайщик TOPLid представляет собой рентабельную, простую и гибкую систему, обеспечивающую рынок необходимым решением упаковочной задачи, избегая крупных инвестиций и ощутимых затрат на смену форматов.



TOPLid идеально сочетает в себе компактность и технологию.



ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Скорость

До 15 циклов/мин

Формат рулона

170 -340 мм

Рабочие размеры

2 лотка/цикл для лотков разм.

до180x250 мм

1 лоток/цикл для лотков разм.

до 280x365 мм

Размеры лотков (ДxШxВ)

Мин.110x180x20 мм

Макс.280x365x100 мм

Питание

400 В(±10%) 3ф+ нейт.+ земля

Установл. мощность

3кВт

Потребление сжатого воздуха

100 л/мин(6/8 бар)

Вес машины

610 кг



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Характеристика

Преимущество

 1.Цветной монитор (тач-скрин).

Легкий в обращении интерфейс позволяет управлять функциями машины одним прикосновением пальца.

2. Универсальность.

Возможность использования того же лотка, но различной высоты.

3. Патентованная система обмена газов.

При впрыске газовой смеси происходит вытеснение воздуха из упаковки (без вакуумизации). Это позволяет поддерживать высокую скорость.

4. Эксклюзивная система запайки.

Обеспечивает надежный барьер для газов, упаковка обладает характеристикой легкого вскрытия.

5. Удобство в эксплуатации

Следуя принципам удобного обращения, упаковщик был спроектирован с целью помощи оператору «на каждом шагу», т.е. на каждом этапе цикла упаковки.

6. Простая и быстрая смена размеров

Менее 4 минут необходимо для смены формата упаковки.

7.Удобный доступ для чистки и обслуживания

Круглые передние дверцы обеспечивают удобный доступ внутрь упаковщика. Электрический шкаф имеет уровень защиты IP 65.Корпус упаковщика выполнен из нержавеющей стали Aisi304.

8. Небольшая занимаемая площадь

TOPLid занимает менее 2,5кв.метров.

9.Идеальное соотношение производительность/компактность

Компактность и высокая скорость делают TOPLid уникальным упаковщиков в своем сегменте, так как обеспечивают ему показатели оборудования высшего уровня.

10.Инновационная система подачи лотков

Автоматическое продвижение лотков синхронизирует их подачу внутрь и обеспечивает максимальную скорость упаковки.













HENKOVACТермоформовочная линия HENKOVAC TH4200



Термоформовочная линия HENKOVAC TH4200Термоформовочные линии серии ТН применяются для упаковки практически всех видов мясной и рыбной продукции, сыров, салатов, овощей.
В одной линии, работающей на пленочных рулонных материалах, из нижней пленки формуется поддон, в последующем происходит процесс вакуумирования и/или заполнения инертным газом. После герметичного запаивания верхней пленки идет разделение и вывод готовых упаковок.
Значительными преимуществами термоформовочных линий HENKOVAC является их компактность, невысокая стоимость, простота переналадки форм и относительно невысокая стоимость.



 Производительность, циклов/мин.

От 4 до 10

 Максимальные размеры упаковки

300х386х100 мм

 Длина шага

250,300 мм

 Производительность вакуумного насоса Busch

100 м3

 Габаритные размеры машины

3310х768х1606 мм

 Глубина вытяжки

100 мм

 Ширина нижней пленки

420 мм

 Ширина верхней пленки

415 мм

 Область загрузки продукта

800 мм

 Потребление воздуха

800 л/мин.

 Расход воды

200 л/час.

 Мощность

12 кВт







Термоформовочная линия HENKOVAC TH4200





СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ





Вакуумный насос

- Вакуумный насос Busch

Функция газового наполнения

- Функция газового наполнения





ВОЗМОЖНАЯ ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ





  - Устройство для работы по фотометке
  - Дополнительная поперечная отрезная система
  - Вакуумный насос - с защитой от кислорода

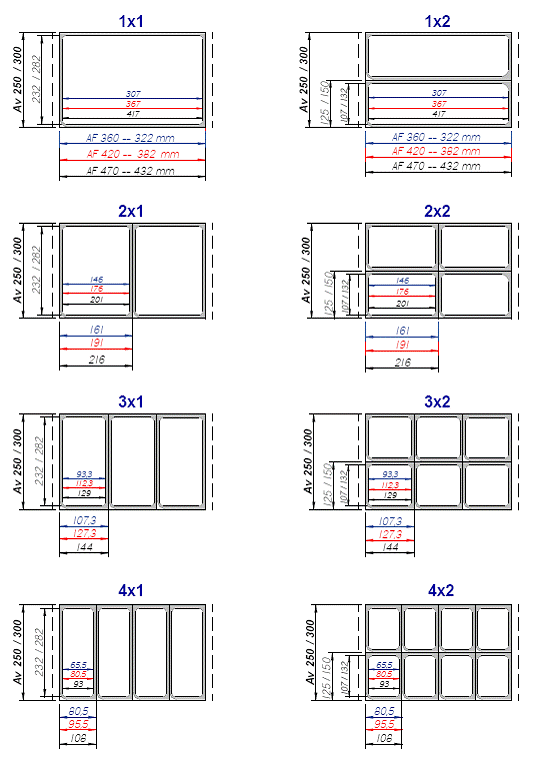

Форма - Форма с одной секцией 1:1
Форма - Форма с двумя секциями 2:1
Форма - Форма 2:2
Форма - Форма с тремя секциями 3:1
Форма - Форма с четырмя секциями 4:1
Форма - Форма с двумя секциями 1:2
Форма - Форма с шестью секциями 3:2
Форма - Форма с восьмью секциями 4:2
  - Специальная адаптация для использования п/жесткой пленки (до 500 мкр)
  - Cистема поперечной резки п/жесткой пленки
  - Держатель ножей для системы поперечной резки п/жесткой пленки
  - програмное обеспечение и аксессуары для 1/2 такта



Вид упаковки  Вид упаковки
